2-қабатты алюминий Pcb өнімінің кіріспесіï¼
Jiubao 2 Layer Aluminium Pcb 1-қабатты алюминий негізіндегі PCB металлдығы мен қауіпсіздігін мұра етеді және қарапайым ПХД (FR4 PCB) күрделі және дәл сымын жүзеге асыра алады. 2 қабатты алюминий субстраты Pcb жылу диссипациялау алюминийінің, өткізгіш мыстың, оқшаулағыш шайырдың және жылу пленкасының сипаттамаларын электронды схемаларға тамаша қолданады. 2-қабатты алюминий субстрат PCB өнімнің екі жағына тәуелсіз сымды болуы мүмкін және үлкен желіні құру үшін саңылаулар арқылы электропландия арқылы екі жағындағы желілермен байланыса алады. 2-қабатты алюминий субстрат PCB сым дизайнын икемді етіп жасаңыз, бұл күрделі жұмыс аймақтарына жауап береді. Ол өнімнің екі жағында «SMT» толтыруды, сымдарды және байланыстыруды жүзеге асыра алады. 2 қабатты алюминий субстрат PCB жоғары тиімді жылу өткізгіштігін, жылуды таратуды, оқшаулау қауіпсіздігін және ұзақ қызмет ету мерзімін біріктіреді.

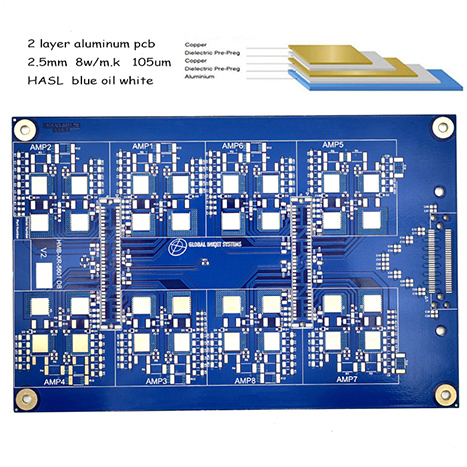

2 қабатты алюминий субстрат Pcb өнім құрылымының схемалық диаграммасы:
2 қабатты алюминий субстрат Pcb өнімінің алдыңғы және артқы схемалық диаграммасы:
2-қабатты алюминий субстрат Pcb өнімін өндіру және өндіру процесі өндірістік нұсқаулары
Субстрат |
Алюминий (5052) |
Қабат саны |
1л |
Қалыңдығы (мм) |
0,8мм~5,0мм (±10%) |
Жылу өткізгіштік (диэлектрлік қабат) |
0,8/1,5/ 2,0/3,0 Вт/м.К. |
Мыс фольгасының қалыңдығы (мм) |
35/70/105/140 мм |
Дәнекерлеу маскасының түсі |
ақ/қара/матовый қара/қызыл/жасыл/көк/матовый жасыл |
Субстрат |
Алюминий (5052) |
Қабат саны |
2л |
Қалыңдығы (мм) |
0,8/1,0/1,2/ 1,5/1,6/2,0/2,5/3,0мм (±10%) |
Жылу өткізгіштік (диэлектрлік қабат) (Вт/м-к) |
0,8/1,5/ 2,0/3,0 Вт/м.К. |
Мыс фольгасының қалыңдығы (мм) |
35 /70 /105 / 140 мм |
Дәнекерлеу маскасының түсі |
ақ/қара/матовый қара/қызыл/жасыл/көк/матовый жасыл |
Кейіпкер түсі |
ақ/қара/қызғылт сары/қызыл/көк |
Қалыптастыру әдістері |
CNC гонгтары, CNC V-кесу, қалыптау, лазерлік кесу және фрезерлеу |
Тексеру сынағы |
AOI; жоғары жылдамдықты ұшатын зонд; электронды тест; Кернеу сынағы |
Беттік өңдеу процесі |
HASL FREE LEAD DNIG; OSP |
Жеткізілім мерзімі |
6-8 күн |
ақ/қара/қызғылт сары/қызыл/көк |
Қалыптастыру әдістері |
CNC гонгтары, CNC V-кесу, қалыптау, лазерлік кесу және фрезерлеу |
Тексеру сынағы |
AOI; жоғары жылдамдықты ұшатын зонд; электронды тест; Кернеу сынағы |
Беттік өңдеу процесі |
HASL FREE LEAD DNIG OSP |
Жеткізілім мерзімі |
4-5 күн. |
2 қабатты алюминий субстрат Pcb өнімдерін қолдану жағдайлары:
Шамдар, өнеркәсіптік басқару шахтер шамдары, автомобильдік жарықдиодты шамдар, сахналық проекциялық шамдар, проекциялық жабдық, жарықдиодты көше шамдары және әртүрлі дәлдіктегі және жоғары сұранысқа ие жылуды таратуға арналған жарықтандыру құралдары
2 қабатты алюминий субстрат Pcb өнімдерінің артықшылықтары
Ұзақ қызмет ету мерзімі, тиімді жылуды тарату өнімділігі, тұрақты, кең қолдану ауқымы
Жиі қойылатын сұрақтар
1-тоқсан. Сіз өндірушісіз бе? Сізде зауыт бар ма?
Жауап: Біз 12 жылдан астам баспа платаларының кәсіби өндірушісіміз. Бізде зауыттар бар, сіз біздің зауыттардың суреттерін көре аласыз.
Q2. Үлгілерді тегін ала аламын ба? Тегін жеткізуге болады ма?
Жауап: Иә, біз барлық мәліметтерді сөйлесіп, растағаннан кейін сізге тегін үлгілерді бере аламыз. Бірақ біз тегін жеткізу қызметін ұсынбаймыз, егер сіз көп өнім сатып алсаңыз, біз сізге жеңілдіктер береміз.
3-тоқсан. Сіз OEM жасайсыз ба?
Жауап: Иә. Біз баспа платаларын өндірушіміз. Бізде барлық ПХД процесіне арналған зауыттар мен арнайы автоматтандыру жабдықтары бар, олар дәл тексеріліп, жөнелтіледі.
4-тоқсан. Жеткізу уақыты қандай?
Жауап: Біздің жеткізу уақытында кепілдік беріледі. Өндіріс жобасын пысықтаудан бастап, 1-қабатты алюминий субстрат Pcb: 2-3 күн; 2 қабатты алюминий субстрат pcb: 6-8 күн; мыс субстраты pcb: 4-5 күн; 2-қабатты мыс субстрат pcb: 5-7 күн; Әрине, оны 48 сағат ішінде жеделдетуге болады.
Q5. 4 қабатты алюминий ПХД өндіруге бола ма?
Жауап: Иә, біз баспа платасының өндірушісіміз, 4 қабатты алюминий ПХД шығарылуы мүмкін, схеманың құрылымдық қабатын сипаттаңыз, растау үшін pcb@jbmcpcb.com электрондық поштасына Гербер ақпаратын жіберіңіз.
