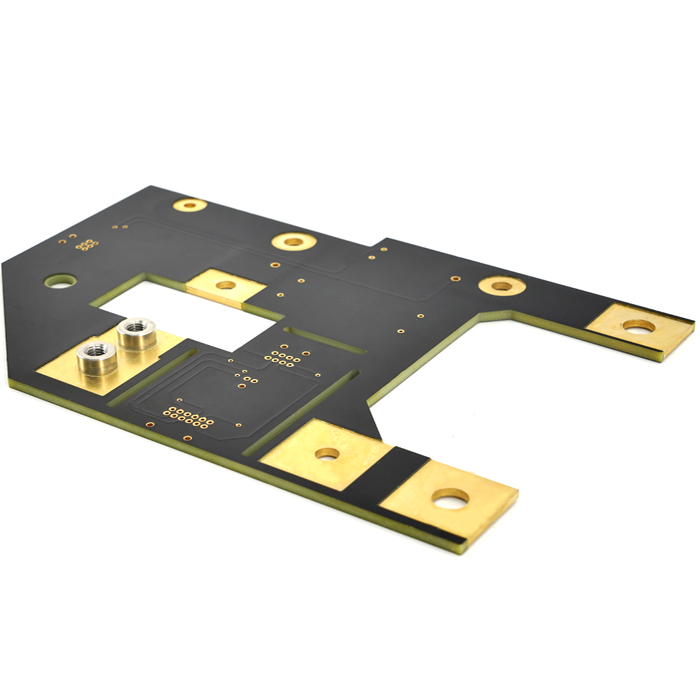

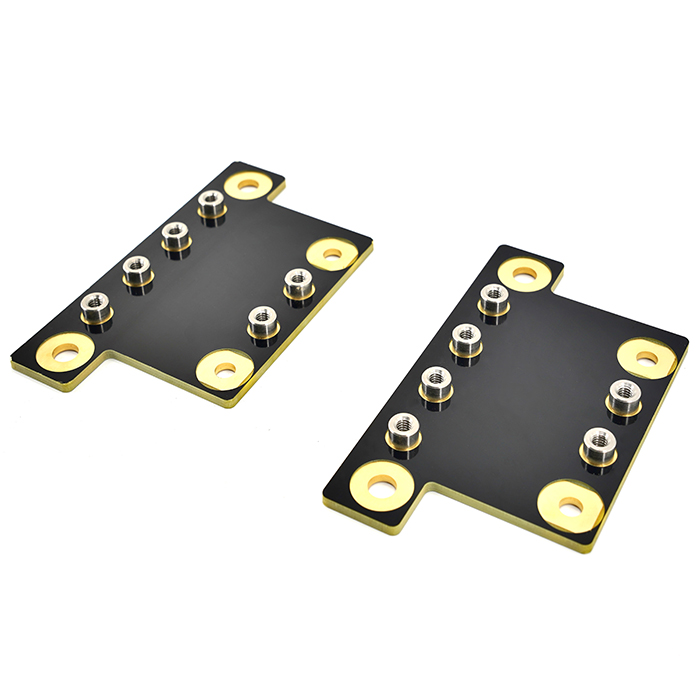

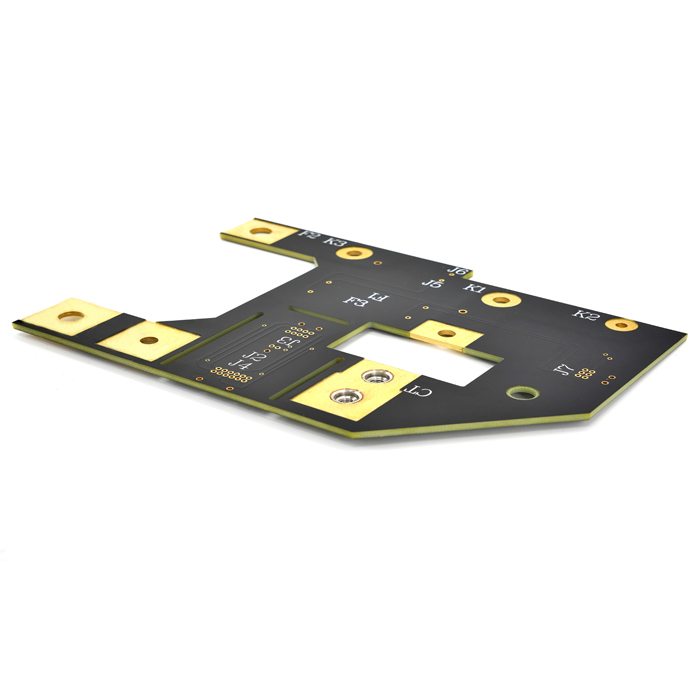

Енгізілген шиналық ПХД

Енгізілген шиналық ПХД

Сіз біздің фабрикадан Jiubao ендірілген шиналық PCB сатып алуға сенімді бола аласыз. Шиналар – бұл жоғары токпен басылған схемалық платалар, сонымен қатар шиналар мен электронды жүйелерді біріктіру, бұл жоғары ток пен микроэлектрондық басқаруды бір жүйеде қуат беру және қуат қосымшалары үшін біріктіретін технология. Бұл комбинацияға жоғары ток өткізу қабілетіне және қуатты тарататын компоненттердің жылуды бөлуіне қол жеткізу үшін баспа схемасына (ПХД) шиналар мен басқа да көлемді мыс сымдарды қосу арқылы қол жеткізіледі.

Енгізілген шиналық ПХД енгізу:

Енгізілген шиналық ПХД-лар кеңінен қолданылады, олар барған сайын жоғары берік құрамдастардың және жоғары қуатты компоненттердің жылуды диссипациялау талаптарын қанағаттандырады, сонымен қатар жоғары жылу өткізгіштігі бар мыстың жылуды диссипациялау талаптарына жауап береді. Енгізілген шиналық ПХД баспа схемасы престеу кезінде мыс өзегін алдын ала фрезерленген ұяшыққа енгізуді білдіреді. Ламинатталған препрегтер мыс өзегін баспа платасына қосу үшін қолданылады. Енгізілген мыс өзегі ішкі FR4 эпоксидті тақтамен тікелей байланыста болады, ал ПХД пайдаланылған кезде жылу мыс блогына жылдам беріледі. Содан кейін жылу мыс өзегі арқылы ауадан шығарылады. Жылу бөлу әсері жерленген мыс ядросының ПХД-ге қарағанда жақсырақ, процесс қарапайым, құны төмен және қолдану перспективасы кең. Мыс өзегін ПХД-ға енгізу негізгі процесс болып табылады, оны мыс өзегінің пішінінің дизайны, мыс өзегінің өлшемі мен тегістігі және ПХД фрезерлік ойығы сияқты техникалық қиындықтармен сәйкестендіру қажет, әйтпесе сенімділік мәселелері оңай пайда болады. JBPCB көптеген танымал жаңа энергетикалық көлік салаларын техникалық қолдау мен жеткізуді қамтамасыз ететін кірістірілген шиналық ПХД өндіруде көп жылдық тәжірибесі бар.

Жаңа энергетикалық көліктердің дамуымен жаңа энергетикалық көлік батареяларында инновациялар барған сайын көбейіп келеді. Жаңа энергетикалық көлік аккумуляторы - бұл «парниктік газдар» шығарындыларының ластануын азайту үшін жаңа энергетикалық технологияны пайдаланатын көлік батареясының жаңа түрі. Зарядтау үшін аккумуляторды зарядтау қадасына қосу керек, ал жылдам зарядталатын мыс кірістірілген шинасы PCB үлкен ток өткізу қабілетіне ие және өте төмен кедергісі бар өткізгіш болып табылады. Шинаның негізгі қызметі жоғары ток өткізу болып табылады. Шина Pcb жаңа энергетикалық индустрияда кеңінен қолданылатын жоғары токты тарату блогын (сонымен қатар шинаның мыс жолағы электр шинасы ретінде белгілі) қажет етеді, соның ішінде электрлік көлік қозғалтқышының контроллері, жоғары вольтты қуат тарату қораптары, жиілік түрлендіргіштері және фотоэлектрлік инверторлар. . Инверторлар, жел қуатын түрлендіргіштер, теміржол транзиті, автокөлік тарту құрылғылары, байланыс және деректер жабдықтары сияқты жабдыққа арналған жоғары вольтты, жоғары ток конверсиялық құрылғы шиналық PCB өнімдері. Өнім қарапайым және дәстүрлі жоғары вольтты және жоғары токты таратуды жүзеге асырады және дәстүрлі күрделі төмен вольтты басқару тізбектеріне орналастырылуы мүмкін. Автокөлік өнеркәсібіндегі немесе авионикадағы әдеттегі қолданбалар шамамен 1000 ампер токтармен жұмыс істейді.

Жаңа энергияны көлік құралдарын тарату тақталарында, схемалық платаларда, аккумуляторлық блоктарда, қуат беру блоктарында, аккумуляторлық электр басқару шкафтарында, рельс транзитінде, фотоэлектрлік инверторларда, жел энергиясында, байланыс және деректерде, қуат электроникада, жоғары вольтты тарату қораптарында, жиілік түрлендіргіштерінде және автокөліктің тартқыш құрылғылары, байланыс және деректер жабдықтары, жоғары кернеу және т.б., жоғары ток түрлендіру құрылғылары, олар сонымен қатар схеманың құрылымдық қаттылығын қамтамасыз етеді.

Шинаның негізгі мақсаты стандартты плата қамтамасыз ете алатын ток ізінен асып түсетін үлкен токтарды өткізу болып табылады. Өнім үлкен токты тәуелсіз таратуға ие, жоғары кернеуді, тұрақты үлкен токты, күшті оқшаулауды, жоғары тиімділікті, ұзақ қызмет ету мерзімін, тиімді жылуды тарату өнімділігін, тұрақты және қауіпсіз.

1-сұрақ: Сізде автомобиль өнеркәсібі сертификаты бар ма?
A1: Иә, бізде автомобиль өнеркәсібіне арналған IATF 16949 сертификаты бар, жоғары қуатты қолданбаларға арналған баспа платаларын іске асыруға көмектесу үшін біз UL сертификатын да ұсына аламыз.
2-сұрақ: ПХД-ға енгізілген мыс өзек үшін қандай құжаттарды ұсынуымыз керек және ламинат құрылымы әртүрлі?
A2: Жасалған сызбалар ашылғанда немесе әртүрлі бағдарламалық құрал арқылы түсіндіргенде бұрмаланады. Gerber файлдары ең жақсы (Protel, power pcb, PADs) бағдарламалық құрал сызбалары мен мәтіндік сипаттамалар болып табылады.
3-сұрақ: Ламинатталған құрылымды қалай көрсету керек?
A3: Біріншіден, Гербер файлдарының әр қабаты бар және басқа PDF файлындағы әрбір қабатты әртүрлі түстермен + мәтіндік сипаттамамен белгілеуге болады.
4-сұрақ: Енгізілген шиналық ПХД сақтау уақыты мен ортасына қандай талаптар қойылады?
A4: Енгізілген шиналық ПХД температурасы мен ылғалдылығы өнімнің қызмет ету мерзіміне әсер етеді. Вакуумды пластик пленка қаптамасының астында температура 25±2; ылғалдылығы 55±5% RH, ал сапасына 6 ай кепілдік беріледі. Вакуумды пластикалық пленка орамасы алынып тасталса, кірістірілген шинаның ПХД дәнекерлеу орны DNIG ұзақ уақыт бойы ауада болады және дәнекерлеу компоненттеріне әсер ететін тотығу орын алады.
